    脉冲式线圈测试仪

    ZX8815-S4 四通道脉冲式线圈测试仪

    产品简介: ZX8815系列脉冲式线圈测试仪是专门针对绕线元件测试需求所设计,利用一高压充电之微小电容(测试能量低)与待测线圈形成RLC并联谐振,由振荡的衰减波形,透过高达100Msps(可定制200Msps)且. . .
    简要说明 / INSTRUCTIONS

      ZX8815系列脉冲式线圈测试仪是专门针对绕线元件测试需求所设计,利用一高压充电之微小电容(测试能量低)与待测线圈形成RLC并联谐振,由振荡的衰减波形,透过高达100Msps(可定制200Msps)且精密的取样处理分析技术,可检验出线圈自体绝缘不良(匝间短路、层间短路、绝缘性能降低等),让组件生产厂商及使用者能更有效的为产品质量把关。

      ZX8815系列仪器测量速度快、测试波形重复性好,可广泛应用于电机、工频变压器、继电器、开关电源变压器、消磁线圈等由漆包线绕性元件中;ZX8815系列可应用于自动化测试系统大大提高测试效率。


    性能特点 / PERFORMANCE

      ●100Msps波形采样率,6500bytes存储深度(可定制200Msps)。

      ●65k色7寸TFT800*480高清显示屏,中英文可选操作界面

      ●高速测试,最高达15次/秒

      ●四种波形比较判定方法:面积、面积差、电晕和相位差

      ●优秀的电压稳定性、测试重复性,确保测试稳定

      ●强大的电晕分析提取功能,挖掘产品潜在的绝缘不良问题

      ●仪器参数自动保存,开机文件加载功能

      ●波形垂直放大、水平缩放和移动功能,便于观察细节

      ●样本平均功能,可进行多达32次标准波形的平均处理

      ●自动标准采集模式,自动选择合适的采样率

      ●破坏性测试为您选择合适测试电压

      ●消磁脉冲的施加,保证测试波形一致

      ●可通过USBHOST来实现仪器固件版本的升级更新,给客户最新体验

      ●脚控接口用于简便快速的测量

      ●Handler、RS232C、USBDevice、USBHost和GPIB(选件)接口丰富

      ●提供最多4通道测试,可任意测试三相电机三角形接法和星形接法、单相电机主副绕组、主副副绕组、主副+主副绕组,满足全系列电机匝间测试,也可以提供4个绕组的扫描测试功能和绕组对比测试功能。


    技术参数 / PARAMETER

    型号

    ZX8815-5KV

    ZX8815-3KV

    ZX8815-10KV



    输出脉冲电压

    100V~5000V
    10V步进
    5%±10V

    100V~3000V
    10V步进
    5%±10V

    300V~10000V
    10V步进
    5%±10V

    电感量测试范围

    >10μH

    脉冲最大能量

    0.25J

    显示器 波形显示区域 显示内容

    800×480点阵图形液晶
    650×250点阵
    放大显示、设置参数,标准和测试波形,比较结果,文件信息等



    波形采样

    采样率:100MSa/s~100kSa/s,共10档 分辨率:8bits
    采样点:6500bytes

    标波采样

    连续循环,单次循环,单次采样(多达32次样本平均功能)

    输入阻抗

    10MΩ

    测量速度

    最高15次/秒

    脉冲次数

    测试脉冲

    1~32次可编程


    消磁脉冲

    0~16次可编程

    显示波形测量

    电压、时间、频率

    触发方式

    内部Internal / 手动ManμAl(含脚控Foot) / 外部External / 总线Bus

    比较方式

    面积比较(AreaSize Comparison),面积差比较(DiffZone Comparison) 电晕放电比较(Corona    Comparison),相位差比较(PhaseDiff   Comparison)

    面积重复精度

    ±1%

    面积差重复精度

    ±1%

    判别输出

    PASS、FAIL显示,LED显示,蜂鸣器报警

    报警音量选择

    长高音,长低音,单短音,双短音,关闭

    存储器

    内部:200组文件 外部U盘:500组文件

    接口

    HANDLER(START,STOP,PASS,NG,BUSY,EOC.),RS232C  IEEE488(选件) ,USB DEVICE, USBHOST


    企业优势 / ADVANTAGE

    用权威说话
    品质保证值得信赖

    以“工匠精神,让测试更精准”为理念,让“致新精密”成为
    测试测量领域用户的优选品牌

    荣获高新技术企业等各类认证

    注重创新放心选择

    拥有发明专利及多项实用新型专利

    我们以“工匠精神,让测试更精准”为理念,坚持产品的精益求精 ,持续为客户创造价值,不断努力,让“致新精密”成为测试测量领域用户的优选品牌。

    订购信息 / ORDER

      ●ZX8815-3KV脉冲电压输出:100-3000V

      ●ZX8815-5KV脉冲电压输出:100-5000V

      ●ZX8815-10KV脉冲电压输出:100-10000V

      ●ZX8815S-22通道测试,脉冲电压输出:100-5000V

      ●ZX8815S-44通道测试,脉冲电压输出:100-5000V

      ●ZX8815S-88通道测试,脉冲电压输出:100-5000V

      ●ZX8812-2KV脉冲电压输出:100-2000V,适合小电感测试

      ●ZX8812-5KV脉冲电压输出:100-5000V,适合小电感测试

      ●ZX8815S-XX10通道-100通道,脉冲电压输出:100-10000V。可根据客户要求定制


    其他信息 / OTHERS

      先进的脉冲测试原理

      所谓的“绕线元件脉冲测试”是以非破坏性、高速、低能量电压脉冲施加于被测件,分析对比良品波形与不良品测试波形达到判断之目的。ZX8815系列超大屏幕、超高采样率、高性能处理技术,让客户直观的分辨出不良品与良品之区别。

      强大的电晕测试功能

      可定制高达200Msps的高速采样率,精确提取电晕信息,并配备电晕显示功能,电晕显示一目了然,对产品性能做到防患于未然,大大提高产品质量。

      独特的破坏性测试功能

      破坏测试是从起始电压开始,以步进电压为电压步进,以终止电压结束并结合比较器进行比较的一种测试模式,用于判别被测件的极限耐压值,可帮助客户了解自己产品的耐压值,作为设定测试电压的参考。

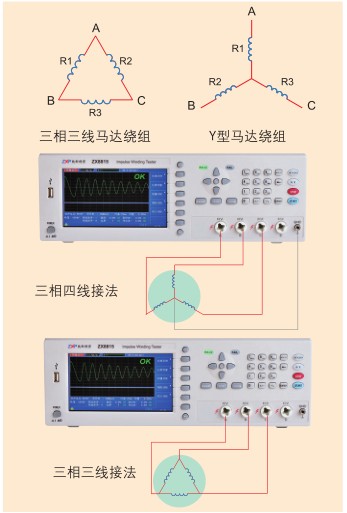

      扩展的双通道、四通道测试功能

      ZX8815S-2双通道、ZX8815S-4四通道可满足客户对Y型绕组(三相四线)、三相三线绕组的测试需求,马达绕组一次测试完毕,避免多次切换测试烦恼,测试快、效率高并且具有超高性价比,广受客户好评。还可以外挂多通道扫描盒,典型的如8通道扫描盒。
