    数字电桥

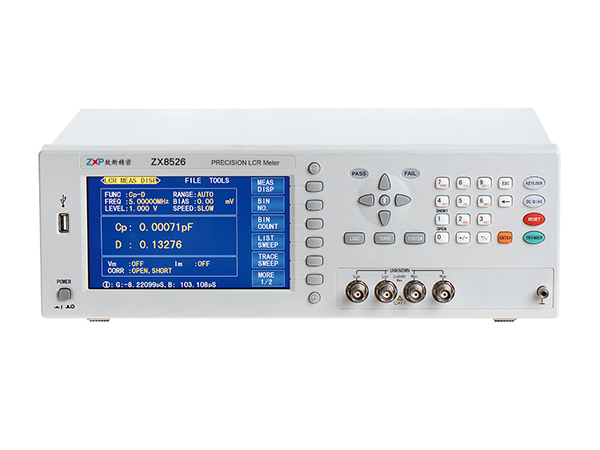

    ZX8526/ZX8528/ZX8519高频LCR数字电桥

    产品简介: ZX85系列高频LCR数字电桥:其高精度、宽频率范围可以满足元件与材料绝大部分低压参数的测量要求,可广泛应用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的. . .
    产品视频 / VIDEO
    简要说明 / INSTRUCTIONS

      ZX85系列高频LCR数字电桥:其高精度、宽频率范围可以满足元件与材料绝大部分低压参数的测量要求,可广泛应用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析及低ESR电容器和高Q电感器的测量。

      ZX8526产品超高速的测试速度使其特别适用于自动生产线的点检机,压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。


    性能特点 / PERFORMANCE

      ●与国际品牌厂家LCR电桥测试数据可比性高(Keysight、WK)

      ●键盘锁定功能,掉电数据保护功能

      ●图形扫描功能,列表扫描功能、开路、短路、负载校正功能

      ●简体中文、英文操作语言

      ●进行测试数据、测试条件保存(U盘或内部)

      ●提供内部直流偏压-5V~+5V

      ●测试电压、电流自动平衡调整功能(ALC)

      ●仪器内部50组,U盘500组测试文件,可随时调用

      ●U盘可支持格式FAT16、FAT32文件系统


    技术参数 / PARAMETER

    型号

    ZX8526

    ZX8526A

    ZX8528

    ZX8528A

    ZX8528S

    ZX8518

    ZX8518A

    ZX8519

    ZX8519A

    测试频率

    20Hz-5MHz,

    分辨率1mHz

    20Hz-2MHz,

    分辨率1mHz

    20Hz-1MHz

    4800点

    50Hz-1MHz

    36点

    20Hz-1MHz

    分辨率1mHz

    20Hz-300kHz

    分辨率1mHz

    20Hz-500kHz

    分辨率1mHz

    20Hz-200kHz

    分辨率1mHz

    20Hz-300kHz

    分辨率1mHz

    测试参数

    C、L、X、B、R、G、D、Q、ESR、DCR、Rp、θ、|Z|、|Y|、P

    圈比功能

    ----

    ----

    ----

    ----

    测试电平

    0.005-5Vrms(<=1MHz)

    0.005-1Vrms(>1MHz)


    0.005-2Vrms

    0.005-2Vrms(可定制到5Vrms)

    基本准确度

    0.1%

    精度表为准

    0.05%

    精度表为准

    0.1%,

    精度表为准

    0.05%

    精度表为准

    测试速度

    快速:100次/秒、中速20次/ 秒、慢速6次/秒

    快速:50次/秒、中速20次/秒、慢速6次/秒

    (1kHz以上频率)













    显 示 范 围

    |Z|,R,X

    0.01 mΩ~99.9999MΩ

    |Y|,G, B

    0.00001μS~99.9999S

    C

    0.00001pF~9.99999F

    D

    0.00001~9.99999

    DCR

    0.01mΩ~99.9999MΩ

    L

    0.00001μH~99999.9H

    Q

    0.01~99999.9

    θ(RAD)

    -3.14159~3.14159

    θ(DEG)

    -179.999 °~179.999°

    Δ%

    -999.999%~999.999%

    Turns- Ratio

    ----

    ----

    ----

    ----

    ----

    1:0.01-100:1

    ----

    ----

    信号源输出 阻抗

    10ΩCC、25Ω、50Ω、100Ω、10/100Ω

    内部直流

    偏置电压

    -5V~+5V

    0V、1.5V、2V

    内部偏置选件

    可选配±100mA、±10V偏置电压源、0~1A恒流源

    量程方式

    自动、保持

    触发方式

    内部、手动、自动、外部、总线

    校准功能

    开路/短路,全频清零、点频清零

    等效电路

    串联、并联

    比较器

    十档分选,BIN0~BIN9、NG、AUX

    PASS、HI、LOW(PASS/FAILLED显示)

    接口

    RS232C、UsbHost、USB Device、Handler、GPIB(选件)

    温度湿度

    0℃~40℃,相对湿度≤75%

    电源要求

    100~120 Vac或198~242 Vac

    46~64 Hz,功率大于50 VA

    体积(WxHxD)

    400mmx132mmx300mm

    重量(净重)

    8.5Kg



    企业优势 / ADVANTAGE

    用权威说话
    品质保证值得信赖

    以“工匠精神,让测试更精准”为理念,让“致新精密”成为
    测试测量领域用户的优选品牌

    荣获高新技术企业等各类认证

    注重创新放心选择

    拥有发明专利及多项实用新型专利

    我们以“工匠精神,让测试更精准”为理念,坚持产品的精益求精 ,持续为客户创造价值,不断努力,让“致新精密”成为测试测量领域用户的优选品牌。

    订购信息 / ORDER

      ●ZX8526:20Hz-5MHz高频电桥

      ●ZX8526-HM:20Hz-5MHz带移位和电磁铁驱动的高频电桥

      ●ZX8526A:20Hz-2MHz高频电桥

      ●ZX8528:20Hz-1MHz高频电桥

      ●ZX8528-MP:20Hz-1MHz铁氧体磁芯材料多参数测试仪

      ●ZX8528S:20Hz-1MHz连续频率高频电桥

      ●ZX8528A:20Hz-1MHz经济型高频电桥

      ●ZX8518A:20Hz-500kHz高频电桥,带圈比测试功能

      ●ZX8518:20Hz-300kHz带圈比测试功能

      ●ZX8518A-JX:20Hz-500kHz带电感极性测试功能,应用于电感自动化测试

      ●ZX8519A:20Hz-300kHz经济型LCR电桥

      ●ZX8519:20Hz-200kHz经济型LCR电桥
